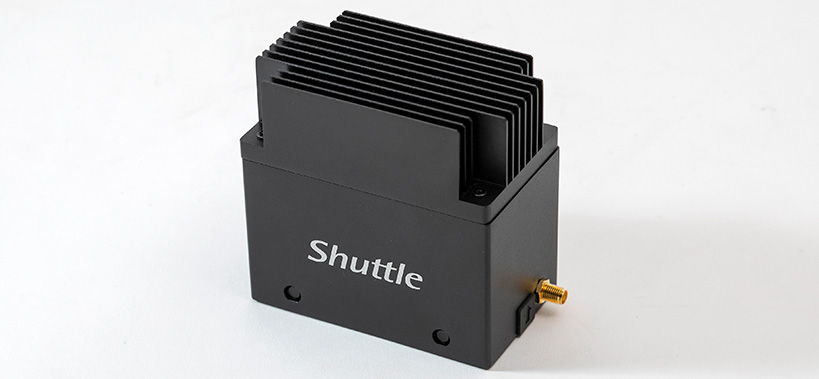

手のひらに収まる小型軽量設計のエッジコンピュータ
ファンレスながら24時間連続稼働にも対応
EN01は手のひらに収まる小型軽量設計が特徴のエッジコンピュータです。VESAマウントやDINレールなどに対応し、あらゆる場所に設置可能。豊富なインターフェースを備えるほか、24時間連続稼働に対応する高い耐久性と信頼性も兼ね備えています。今、話題のエッジコンピューティングはもちろん、設備制御、監視、デジタルサイネージ、検査／診断など、さまざまな用途で活躍します。
Intelの省電力CPUを搭載し
高性能・ファンレス動作を実現
手のひらに収まる小型軽量設計ながら、CPUの選択肢が豊富です。EN01J3はCeleron J3355（2.0~2.5GHz）、EN01J4はPentium J4205（1.5~2.6GHz）、EN01EはAtom x5-E3940（1.6~1.8GHz）を搭載。予算や用途に合わせて最適なシステムを構築できます。
いずれのCPUもTDPが10W以下と省電力で、超小型ながらファンレス仕様を実現。動作音がほぼしないのも大きな特徴です
VESAマウントやDINレールなど
さまざまなスタイルで設置や固定が可能
VESAマウントに対応し、液晶ディスプレイの背面やディスプレイアームなどに固定できるほか、DIN規格に対応し、工場などで使われることの多いDINレールに固定可能。いずれも専用のマウンターが付属するため、別途部品を用意する必要がなく、購入してすぐに取り付けられます。
液晶ディスプレイやテレビの背面に取り付ければ省スペースの一体型コンピュータとしても使えます
DIN規格に対応。任意の位置で簡単に取り付け、取り外しができるのもDINレールの魅力です
もちろん、机の上にそのまま置いて使うことも可能。底面にゴム足が付いており、安定性も確保しています
既存のシステムや環境に合わせて
電力の供給方法も３種類から選べる
電力の供給方法を選べるのも小型軽量設計のエッジコンピュータならではの魅力。12〜19VのDC入力をサポートし、２ピンのユーロブロックが使えるほか、付属の変換ケーブルで「PE90」などのACアダプターから電力供給が可能。また、「PD01」を使用することで、PoE（Power over Ethernet）に対応し、LANケーブルからも電力を供給できます。
例えばこのようにDINレールに取り付けた状態で、DINレール電源から直接電力を給電できます
標準で変換ケーブルが付属。ACアダプターからの電力供給にも対応します
LANケーブルからの電力供給も可能で、省配線化も図れます
豊富なオプションアクセサリーで
きめ細やかなニーズに対応できる
数あるShuttle製品のなかでも、オプションアクセサリーの豊富さは随一。無線LANはもちろん、LTE/4Gのモバイル通信やHDMIキャプチャー機能を搭載できます。また、PoE（Power over Ethernet）機能により、LANケーブルから受電できるだけでなく、LANケーブルでの給電にも対応。少ない配線でIPカメラやアクセスポイントに電力を供給するなど、お客さまのニーズに合わせてさまざまなカスタマイズが可能です。
※型番の最後にSが付く製品はSIM通信対応モデルです。
- EN01 J3/J4/E
- EN01 J3S/J4S/ES
| 製品名 | EN01 J3/J4/E | |
|---|---|---|
| 外形寸法 | 幅54.4×奥行き92.4×高さ90㎜ | |
| 対応OS | Windows 10（64ビット） Linux |
|
| プロセッサー（搭載メモリー） | EN01J3 Intel® Celeron J3355 2.0GHz （ LPDDR4 4GB搭載） | |
| EN01J4 Intel® Pentium J4205 1.50GHz（ LPDDR4 8GB搭載） | ||
| EN01E Intel® Atom x5-E3940 1.60GHz ( LPDDR4 8GB搭載) | ||
| チップセット | CPUに統合 | |
| 拡張スロット | M.2 3042 B-Key スロット×1(SATA 3.0/PCI Express 2.0/USB3.2 Gen1 に対応) | |
| USB3.2 Gen 1 ×1 | ||
| Realtek Gigabit LAN ポート×1 | ||
| Nano SIM slot ×1 | ||
| 搭載ドライブ | EMMC 64GB | |
| ネットワーク | Realtek 8119I-CG LAN controller×1 、Wake-On-Lan（WOL） | |
| SIM | 非搭載 | |
| 電源 | 12V~19V DC 2pinユーロブロック | |
| ファンレス | 対応 | |
| VESAマウント | 対応 | |
| 付属品 | マニュアル、XPCドライバーDVD、DCジャックケーブル、 ユーロブロック 2pinコネクター、VESAマウントキット、DINレールキット |
|
| 入出力端子 | |||||
|---|---|---|---|---|---|
| 映像端子 | HDMI 1.4 | ||||
| 外部接続端子（前面） | USB | USB 3.2 Gen 1 ×2 USB 2.0 (Micro A/B) ×1 |
|||
| HDMI | HDMI ポート×1 HDMI-IN ポート（オプション）×1 | ||||
| LAN | LANポート ×1 PoE LANポート（オプション）×1 | ||||
| 外部接続端子（側面） | カードリーダー | マイクロSDカードスロット ×1 | |||
| 無線LANアンテナコネクター | 4G 通信用アンテナ（オプション） | ||||
| 外部電源コネクター | 2pin DC-IN ジャック×１ | ||||
| 内部ピン | UART×1,UART(Debug)×1, RS232/422/485×1, GPIO×4×1, I2C×1, Power Switch×1, Reset×1, Recovery×1, Power LED×1, Auto power on×1, 400 pin Connector for CPU board×1 | ||||
| ケンジントンロック | 対応 | ||||
| 製品名 | EN01 J3S/J4S/ES | |
|---|---|---|
| 外形寸法 | 幅54.4×奥行き92.4×高さ90㎜ | |
| 対応OS | Windows 10（64ビット） Linux |
|
| プロセッサー（搭載メモリー） | EN01J3 Intel® Celeron J3355 2.0GHz （ LPDDR4 4GB搭載） | |
| EN01J4 Intel® Pentium J4205 1.50GHz（ LPDDR4 8GB搭載） | ||
| EN01E Intel® Atom x5-E3940 1.60GHz ( LPDDR4 8GB搭載) | ||
| チップセット | CPUに統合 | |
| 拡張スロット | M.2 3042 B-Key スロット×1(SATA 3.0/PCI Express 2.0/USB3.2 Gen1 に対応) | |
| USB3.2 Gen 1 ×1 | ||
| Realtek Gigabit LAN ポート×1 | ||
| Nano SIM slot ×1 | ||
| 搭載ドライブ | EMMC 64GB | |
| ネットワーク | Realtek 8119I-CG LAN controller×1 、Wake-On-Lan（WOL） | |
| SIM | Nano SIMソケット×1（LTE-A B1/B3/B5/B7/B8/B18/B19/B21/B28/B38-41対応） | |
| 電源 | 12V~19V DC 2pinユーロブロック | |
| ファンレス | 対応 | |
| VESAマウント | 対応 | |
| 付属品 | マニュアル、XPCドライバーDVD、DCジャックケーブル、 ユーロブロック 2pinコネクター、VESAマウントキット、DINレールキット |
|
| 入出力端子 | |||||
|---|---|---|---|---|---|
| 映像端子 | HDMI 1.4 | ||||
| 外部接続端子（前面） | USB | USB 3.2 Gen 1 ×2 USB 2.0 (Micro A/B) ×1 |
|||
| HDMI | HDMI ポート×1 HDMI-IN ポート（オプション）×1 | ||||
| LAN | LANポート ×1 PoE LANポート（オプション）×1 | ||||
| 外部接続端子（側面） | カードリーダー | マイクロSDカードスロット ×1 | |||
| 無線LANアンテナコネクター | 4G 通信用アンテナ（オプション） | ||||
| 外部電源コネクター | 2pin DC-IN ジャック×１ | ||||
| 内部ピン | UART×1,UART(Debug)×1, RS232/422/485×1, GPIO×4×1, I2C×1, Power Switch×1, Reset×1, Recovery×1, Power LED×1, Auto power on×1, 400 pin Connector for CPU board×1 | ||||
| ケンジントンロック | 対応 | ||||
